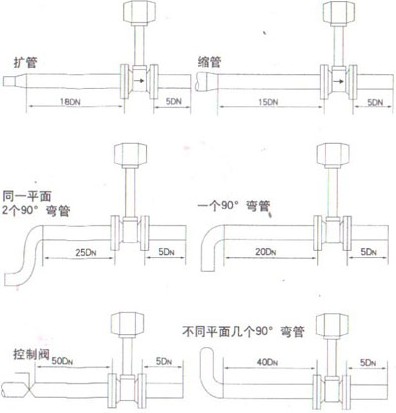

1、管道條件：渦街流量計傳感器前後應有足夠長的圓形直管段，其內徑光滑並與通徑DN一致。前後直管段視前麵狀態而變

，確保流體為充分發展的流態。詳見圖3
（圖3 ）
2、 流體條件：單相流充滿整個管道，液體中允許有少量氣泡和固體微粒，氣體中允許有少量固體、塵粒和液霧。飽和蒸汽的幹度不小於85%。不得有旋轉和脈動流。雷諾數Re＞4000。溫度，壓力在規定範圍內。

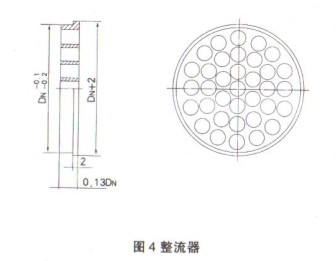

3、 整流器的安裝：場地限製
，直管段無法滿足，應安裝整流器，見圖4，是一種非均勻分布多孔整流器，結構簡單，成本低，安裝方便
，阻力損失小

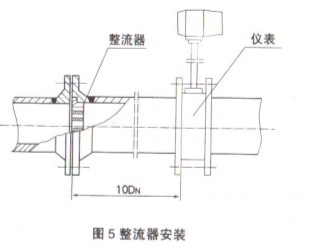

，安裝見圖5。

4

、 安裝條件：渦街流量計應遠離振動源，有振動時在前後直管段2DN處chu加jia支zhi架jia用yong橡xiang皮pi減jian振zhen。傳chuan感gan器qi通tong徑jing圓yuan應ying與yu直zhi管guan段duan內nei徑jing圓yuan保bao持chi同tong心xin。法fa蘭lan焊han接jie時shi

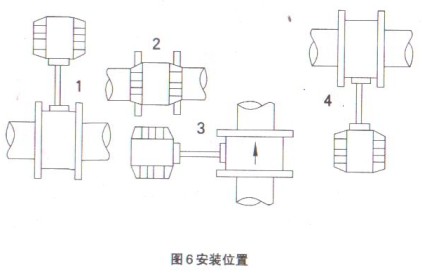

，密mi封feng夾jia緊jin時shi，管guan內nei不bu得de有you突tu出chu部bu分fen。流liu向xiang應ying與yu箭jian頭tou方fang向xiang一yi致zhi。（高溫時推薦2、3
、4位置，常溫和低溫時推薦1位置，垂直管道時選3位置）見圖6

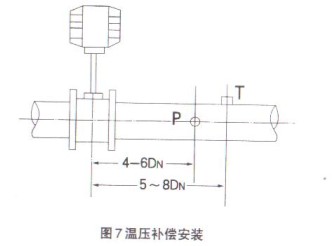

5、 溫度壓力補償安裝：P-壓力變送器，T-溫度傳感器
，安裝在後直管段上，見圖7。

6、 爆炸性場所安裝：渦街流量計在搬運或安裝時候應承受的加速度衝擊不允許超過2g。安裝要求應符合：《中華人民共和國爆炸危險使用場所電氣安全使用規程》規定，儀表必須與電源


，信號安全柵配套使用，或者選用隔爆型傳感器（變送器），不得直接與其他供電係統連接。
