一體化智能型楔形流量計流量傳感器的檢測件是楔形孔板

，它是一塊V形節流件，它的圓形頂角朝下，這樣有利於含懸浮顆粒（粉塵、泥沙及其它固體顆粒）流體和高粘度液體流過時在節流件上遊側不會產生滯流，也不會在節流體上

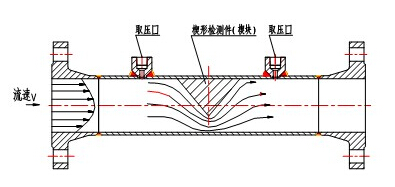

、下遊側發生固體顆粒或粘稠物的積存，從而確保楔形流量傳感器長期運行穩定性：±0.1FS%Y，這樣高的長期運行精度在流量測量領域是迄今少見的。楔形流量傳感器的結構如圖1所示。

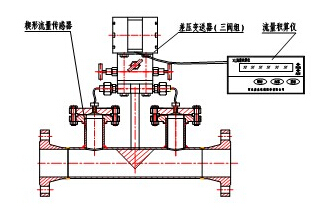

    一體化智能型楔形流量計的組成如圖2所示。它由一體化楔形流量計變送器和人工智能流量運算器兩部分組成。其中一體化楔形流量變送器由楔形流量傳感器、轉接板和差壓變送器構成。

    一體化智能型楔形流量計的工作原理是：當(dang)充(chong)滿(man)管(guan)道(dao)的(de)流(liu)體(ti)流(liu)經(jing)楔(xie)形(xing)孔(kong)板(ban)時(shi)
，其(qi)下(xia)遊(you)側(ce)動(dong)壓(ya)增(zeng)加(jia)，靜(jing)壓(ya)減(jian)小(xiao)
，由(you)差(cha)壓(ya)變(bian)送(song)器(qi)在(zai)楔(xie)形(xing)孔(kong)板(ban)下(xia)遊(you)側(ce)測(ce)出(chu)流(liu)體(ti)的(de)差(cha)壓(ya)，並(bing)將(jiang)差(cha)壓(ya)信(xin)號(hao)轉(zhuan)換(huan)為(wei)4~20mA.dc電流信號輸出
，此信號經過人工智能流量運算器處理後，其示值為流量值。
