一

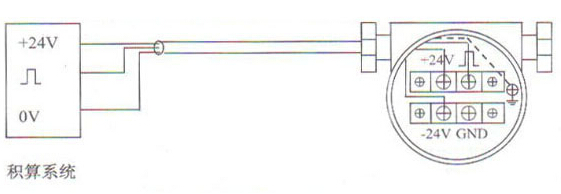

、輸出頻率信號的三線製渦街流量儀表配線設計
    渦街流量計輸出頻率信號的三線製流量傳感器采用DC24V或DC12V電源供電

，一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連
，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。

二

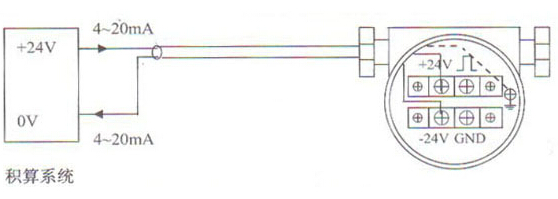

、輸出標準4~20mA電流信號的兩線製渦街流量儀表配線設計
    輸出標準4~20mA電流信號的兩線製變送器采用DC24V電源供電

，一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與(yu)顯(xian)示(shi)儀(yi)表(biao)或(huo)計(ji)算(suan)機(ji)相(xiang)連(lian)，屏(ping)蔽(bi)層(ceng)應(ying)可(ke)靠(kao)地(di)接(jie)到(dao)放(fang)大(da)器(qi)殼(ke)的(de)接(jie)地(di)螺(luo)絲(si)上(shang)。屏(ping)蔽(bi)電(dian)纜(lan)線(xian)的(de)選(xuan)擇(ze)應(ying)適(shi)合(he)現(xian)場(chang)環(huan)境(jing)要(yao)求(qiu)，外(wai)屏(ping)蔽(bi)電(dian)纜(lan)線(xian)要(yao)與(yu)其(qi)它(ta)強(qiang)功(gong)率(lv)電(dian)力(li)線(xian)分(fen)離(li)，不(bu)能(neng)平(ping)行(xing)走(zou)線(xian)。

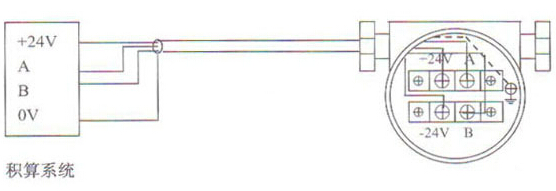

三、帶RS-485通訊接口功能的渦街流量儀表配線設計
    帶RS-485通訊功能的渦街流量儀表采用DC24V電源供電，與其它設備之間采用四線製傳輸方式。

四
、防暴型渦街流量儀表配線設計

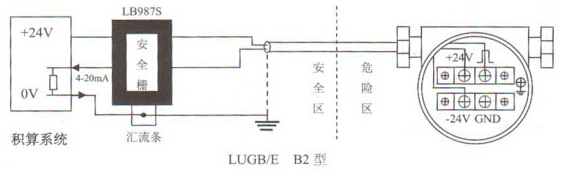

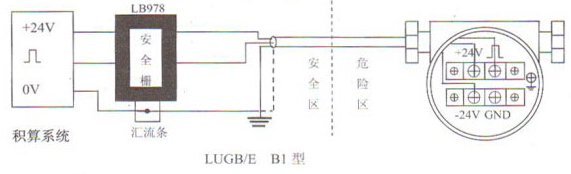

    LUGB/E三線製脈衝輸出型渦街流量儀表與LB978齊納安全柵相連、LUGB/E兩線製標準4~20mA電流輸出型渦街流量儀表與LB987S齊納安全柵相連可構成本質安全型防爆係統，產品防爆標誌為Ex iaⅡCT2-T5。本安防爆型渦街流量傳感器/變送器與防爆安全柵和積算係統等關聯設備的接線性請參看防爆安全柵廠家提供的接線說明和以下所示圖。


注意事項：
（1）防爆型傳感器和變送器安裝於危險場所，安全柵
、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所。
（2）傳感器和變送器應有可靠接地

，防爆地線不得與強電係統保護接地共用。
