孔板節流裝置安裝方式 |
孔板節流裝置的安裝正確與否,直接影響到測量精度。為此介紹幾種安裝範圍例,以供參考。

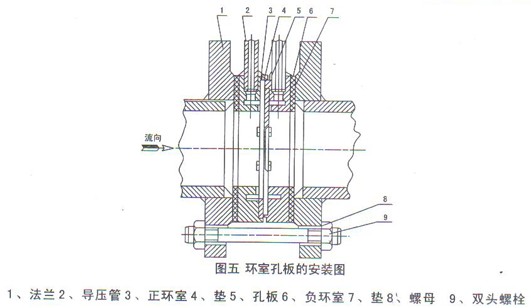

- 環室孔板的安裝,如圖五所示。導壓管規格為高壓Ф20*6低壓Ф14*2無縫鋼管。

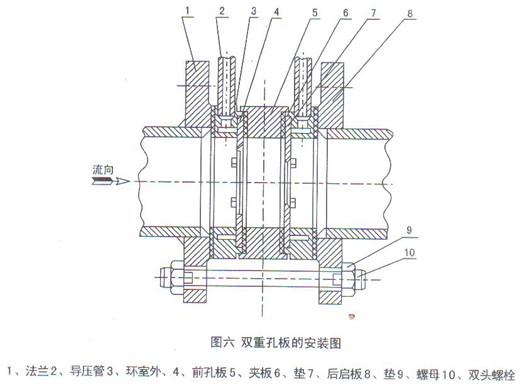

- 雙重孔板的安裝如圖六所示,導壓管規格為高壓Ф20*6低壓Ф14*2的無縫鋼管。

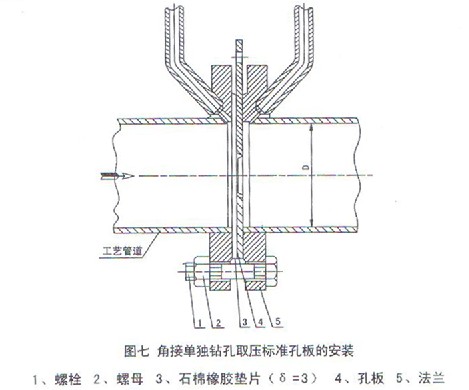

- 角接單獨鑽孔取壓標準孔板的安裝如圖七所示,導壓管規格為Ф20*6的無縫鋼管。
|
|
