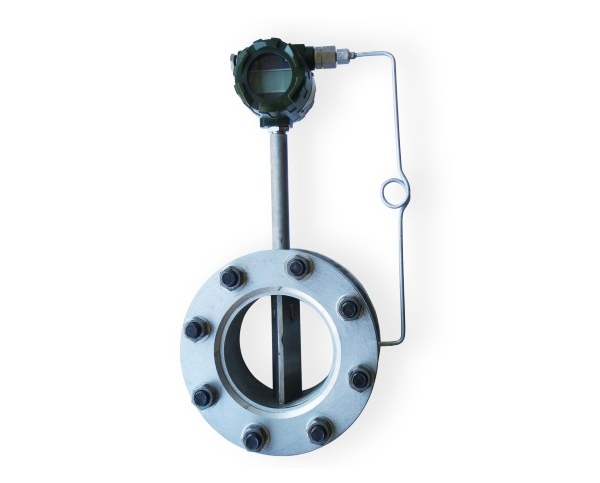

SKLU係列蒸汽渦街流量計
防爆合格證編號：CNEx23.2893X
|
SKLU係列蒸汽渦街流量計主要用於工業管道中蒸汽介質流體的流量測量,蒸汽渦街流量計特點是壓力損失小,量程範圍大,精度,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此穩定高,維護量小。儀表參數能長期穩定。蒸汽渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度範圍內工作。有模擬標準信號,也有數字脈衝信號輸出,容易與計算機等數字係統配套使用,是一種理想的流量儀表。
一、工作原理
在zai蒸zheng汽qi流liu體ti中zhong設she置zhi三san角jiao柱zhu型xing旋xuan渦wo發fa生sheng體ti，則ze從cong旋xuan渦wo發fa生sheng體ti兩liang側ce交jiao替ti地di產chan生sheng有you規gui則ze的de旋xuan渦wo，這zhe種zhong旋xuan渦wo稱cheng為wei卡ka門men旋xuan渦wo，如ru右you圖tu所suo示shi，旋xuan渦wo列lie在zai旋xuan渦wo發fa生sheng體ti下xia遊you非fei對dui稱cheng地di排pai列lie。
設旋渦的發生頻率為f，被測介質平均流速為V1，旋渦發生體迎流麵寬度為d，表體通徑為D，即可得到以下關係式：
f=SrV1/d=SrV/md （1）
式中 V1--旋渦發生體兩側平均流速，m/s；
Sr--斯特勞哈爾數；
m--旋渦發生體兩側弓形麵積與管道橫截麵麵積之比
管道內體積流量qv為
qv=πD2V/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中 K--流量計的儀表係數，脈衝數/m3（P/m3）。
K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關係圖。由圖可見，在ReD=2×104～7×106範圍內，Sr可視為常數，這是儀表正常工作範圍。當測量氣體流量時，VSF的流量計算式為
(4)

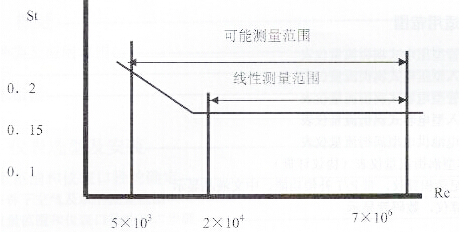

圖2 斯特勞哈爾數與雷諾數關係曲線
式中 qVn，qV--分別為標準狀態下（0℃或20℃ ，101.325kPa）和工況下的體積流量，m3/h；
Pn，P--分別為標準狀態下和工況下的絕對壓力，Pa；
Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；
Zn，Z--分別為標準狀態下和工況下氣體壓縮係數。
由上式可見，VSF輸(shu)出(chu)的(de)脈(mai)衝(chong)頻(pin)率(lv)信(xin)號(hao)不(bu)受(shou)流(liu)體(ti)物(wu)性(xing)和(he)組(zu)分(fen)變(bian)化(hua)的(de)影(ying)響(xiang)，即(ji)儀(yi)表(biao)係(xi)數(shu)在(zai)一(yi)定(ding)雷(lei)諾(nuo)數(shu)範(fan)圍(wei)內(nei)僅(jin)與(yu)旋(xuan)渦(wo)發(fa)生(sheng)體(ti)及(ji)管(guan)道(dao)的(de)形(xing)狀(zhuang)尺(chi)寸(cun)等(deng)有(you)關(guan)。但(dan)是(shi)作(zuo)為(wei)流(liu)量(liang)計(ji)在(zai)物(wu)料(liao)平(ping)衡(heng)及(ji)能(neng)源(yuan)計(ji)量(liang)中(zhong)需(xu)檢(jian)測(ce)質(zhi)量(liang)流(liu)量(liang)，這(zhe)時(shi)流(liu)量(liang)計(ji)的(de)輸(shu)出(chu)信(xin)號(hao)應(ying)同(tong)時(shi)監(jian)測(ce)體(ti)積(ji)流(liu)量(liang)和(he)流(liu)體(ti)密(mi)度(du)，流(liu)體(ti)物(wu)性(xing)和(he)組(zu)分(fen)對(dui)流(liu)量(liang)計(ji)量(liang)還(hai)是(shi)有(you)直(zhi)接(jie)影(ying)響(xiang)的(de)。
蒸zheng汽qi渦wo街jie流liu量liang計ji便bian是shi依yi據ju卡ka門men旋xuan渦wo原yuan理li進jin行xing封feng閉bi管guan道dao流liu體ti流liu量liang測ce量liang的de新xin型xing流liu量liang計ji。因yin其qi具ju有you良liang好hao的de介jie質zhi適shi應ying能neng力li，無wu需xu溫wen度du壓ya力li補bu償chang即ji可ke直zhi接jie測ce量liang蒸zheng汽qi、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。
為提高蒸汽渦街流量計的耐高溫及抗振動性能，我公司SKLUG改進型渦街流量傳感器，因其獨特的結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。
在(zai)實(shi)際(ji)應(ying)用(yong)中(zhong)，往(wang)往(wang)最(zui)大(da)流(liu)量(liang)遠(yuan)低(di)於(yu)儀(yi)表(biao)的(de)上(shang)限(xian)值(zhi)，隨(sui)著(zhe)負(fu)荷(he)的(de)變(bian)化(hua)，最(zui)小(xiao)流(liu)量(liang)又(you)往(wang)往(wang)會(hui)低(di)於(yu)儀(yi)表(biao)的(de)下(xia)限(xian)值(zhi)，儀(yi)表(biao)並(bing)非(fei)工(gong)作(zuo)在(zai)它(ta)的(de)最(zui)佳(jia)工(gong)作(zuo)段(duan)，為(wei)了(le)解(jie)決(jue)這(zhe)一(yi)問(wen)題(ti)，通(tong)常(chang)采(cai)用(yong)在(zai)測(ce)量(liang)處(chu)縮(suo)徑(jing)提(ti)高(gao)測(ce)量(liang)處(chu)的(de)流(liu)速(su)，並(bing)選(xuan)用(yong)較(jiao)小(xiao)口(kou)徑(jing)的(de)儀(yi)表(biao)以(yi)利(li)於(yu)儀(yi)表(biao)的(de)測(ce)量(liang)，但(dan)是(shi)這(zhe)種(zhong)變(bian)徑(jing)方(fang)式(shi)必(bi)須(xu)在(zai)變(bian)徑(jing)管(guan)與(yu)儀(yi)表(biao)間(jian)有(you)長(chang)度(du)為(wei)15D以上的直管段進行整流，使加工、安裝都不方便。縱斷麵形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。
weileshiyongfangbian，dianchigongdiandejiudixianshixingzhengqiwojieliuliangjicaiyongweigonghaojishu，caiyonglidianchigongdiankebujianduanyunxingyinianyishang，jieshengledianlanhexianshiyibiaodecaigouanzhuangfeiyong，kejiudixianshishunshiliuliang、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度並計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用於氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
二、技術參數
◆測量介質：蒸汽
◆口徑規格：DN15~DN300
◆連接方式：法蘭卡裝式、法蘭連接式
◆流量測量範圍 正常測量流速範圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
◆測量精度：1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃
◆輸出信號 脈衝電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈衝占空比約50%,傳輸距離為100m
◆脈衝電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質 不鏽鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級：EXdbIICT6Gb
防護等級 IP65
三、蒸汽渦街流量計選型
代號 |
通徑 |
流量範圍m3/h（飽和蒸汽180℃ ρ=5.157Kg/m3） |
SKLU-15 |
DN15 |
3.0~12 |
DN300以上推薦使用插入式渦街流量計 |
SKLU-20 |
DN20 |
6~30 |
SKLU-25 |
DN25 |
9.0~55 |
SKLU-32 |
DN32 |
12~120 |
SKLU-40 |
DN40 |
20~200 |
SKLU-50 |
DN50 |
30~300 |
SKLU-65 |
DN65 |
50~500 |
SKLU-80 |
DN80 |
80~800 |
SKLU-100 |
DN100 |
120~1200 |
SKLU-125 |
DN125 |
200~2000 |
SKLU-150 |
DN150 |
300~3000 |
SKLU-200 |
DN200 |
500~5000 |
SKLU-250 |
DN250 |
800~8000 |
SKLU-300 |
DN300 |
1100~11000 |
|
代號 |
功能1 |
N |
無溫壓補償（適合做外補） |
Y |
自帶溫壓補償一體式 |
|
代號 |
輸出型號 |
F1 |
4-20mA輸出（二線製） |
F2 |
脈衝 |
F3 |
RS485通訊接口 |
F4 |
HART協議 |
|
代號 |
被測介質 |
J3 |
蒸汽 |
|
代號 |
連接方式 |
L1 |
法蘭卡裝式 |
L2 |
法蘭連接式 |
|
代號 |
功能2 |
E2 |
1.5級（DN15、20精度為4%） |
T3 |
蒸汽 |
P1 |
1.6MPa |
P2 |
2.5MPa |
P3 |
4.0MPa |
D1 |
內部3.6V供電 |
D2 |
DC24V供電 |
B1 |
不鏽鋼 （法蘭） |
B2 |
碳鋼 （法蘭） |
渦街流量計係列產品有：插入式渦街流量計；氣體渦街流量計；蒸汽渦街流量計；帶溫壓補償一體式渦街流量計；
|
|
|
