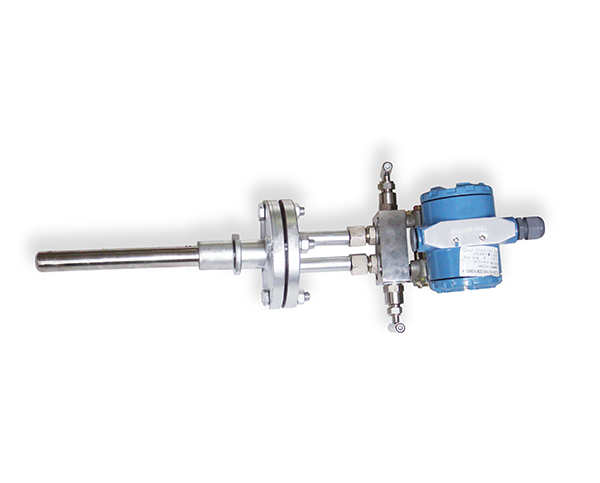

阿牛巴流量計
|
SKANB係列阿牛巴流量計（又稱笛形均速管流量計和托巴管流量計）shuyuchayashiliuliangji。eniubaliuliangjishicaiyongpituoguanceliangyuanliceliangdangtishangyoudedongyaliyuxiayoudejingyalizhijianxingchengdeyacha，congerdadaoceliangliuliangdemude。測量管道直徑在DN20到DN12000之間。阿牛巴流量計主要用於工業過程中各種能源如液體、燃料氣、蒸氣和氣體的測量，具有較高的穩定性和重複性。理論符合伯努力方程原理，並可用JJG／640－90規程進行檢驗。
用途及特點
阿牛巴流量計以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板的首選產品。可廣泛用於工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。
1 獨有的內部二次平均結構，提供了精度好（讀數±1%）和高重複性（±0.1%）。
2waicengchongjiguancaiyongyizhengkuaicailiaojiagongzhizuoerchengwuhanjie，yuyoushuangtijiegouhanjieerchengdetongleichanpinxiangbiziranyouqiangduhao，yebianyuxuanyongnaigaowen，naifushidecailiao。
a蜂窩狀六邊形穩定結構，產生的是獨有的流束分布形狀，保證了低壓信號的穩定，產生的差壓高於同類產品，提高了量程比。
b適用於方形或矩形管道。
c對於同類產品在測量髒汙介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護。
d 均速管+三閥組+溫壓補償+變送器，組成一體化結構，使用方便。
e無流量係數飄移，長期穩定。
f獨家提供直觀的共振驗算，確保長期穩定運行。
g壓損小能耗低，節能效果顯著
h 安裝簡便節省人工，價格低交貨迅速（1周）
主要技術指標
1適用於測量液體、氣體和蒸汽的流量
2正確率為被測實際流量值的±1%
3測量的重複性為±0.1%
4流量的量程比，典型的為了10：1（差壓值100：1）
5最高工作溫度達1300℃（用適當的材質和安裝件）
6最高工作壓力達400Bar（40MPa）
7最高粘度為500 cp
8要求上下遊直管段的長度較短
9標準不鏽鋼牌號
10 長期精度不受磨損的影響
型譜
型譜 |
說明 |
SKANB- |
|
節流裝置 |
安裝形式 |
M |
|
螺紋 |
F |
|
法蘭 |
本體材質 |
|
1- |
|
碳鋼 |
2- |
|
不鏽鋼 |
3- |
|
耐高溫材質 |
測量管徑 |
|
50- |
|
DN50 |
65- |
|
DN65 |
80- |
|
DN80 |
100- |
|
DN100 |
125- |
|
DN125 |
150- |
|
DN150 |
200- |
|
DN200 |
225- |
|
DN225 |
250- |
|
DN250 |
300- |
|
DN300 |
350- |
|
DN350 |
400- |
|
DN400 |
450- |
|
DN450 |
500- |
|
DN500 |
600- |
|
DN600 |
800- |
|
DN800 |
900- |
|
DN900 |
1000- |
|
DN1000 |
工作壓力 |
|
1 |
|
0.6 MPa |
2 |
|
1.6 MPa |
3 |
|
2.5 MPa |
4 |
|
4.0 MPa |
5 |
|
6.4 MPa |
6 |
|
10.0 MPa |
工作溫度 |
|
1 |
|
120℃以下 |
2 |
|
220℃以下 |
3 |
|
|
介質類型 |
|
LC |
|
幹淨液體 |
GC |
|
清潔氣體 |
LT |
|
易髒液體 |
GT |
|
易髒氣體 |
VM |
|
飽和蒸汽 |
VH |
|
過熱蒸汽 |
附件 |
|
00 |
不帶附件 |
01 |
僅帶差壓變送器 |
10 |
僅帶流量積算儀 |
11 |
帶差壓變送器和流量積算儀 |
12 |
多參數變送器 |
|
|
|
