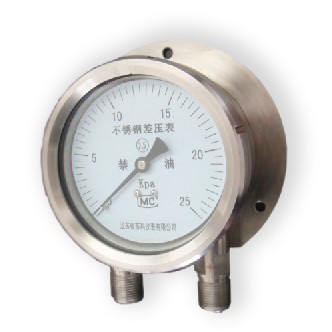

CYW-100B及CYW-150B不鏽鋼差壓表(以下簡稱差壓表)適用於化工、化纖、冶金、電力、核電等工業部門的工藝流程中測量各種液(氣)體介質的差壓、流量等參數。不鏽鋼差壓表結構全部采用不鏽鋼製成，其中的測量係統（雙波紋管及連接部件）、導壓係統（包括接頭、導管等）采用特種奧氏體不鏽鋼製成，具有耐腐蝕及抗工作環境侵蝕影響。儀表整體結構設計合理、具有體積小、重量輕、穩定性好、使用壽命長、外觀新穎、適應性強等優點。儀表接頭的連接形式有平行式（可直接與三閥組連接）和斜式兩種，能夠適應不同用戶的配套安裝。
■ 結構原理：
儀表采用雙波紋管結構，即兩隻波紋管分別安裝在“工”字型支架兩側的對稱位置上。“工”字型支架的上下兩端分別為活動端和固定端，中間由彈簧片相連接；兩隻波紋管呈平行狀態，分別用導管與表殼上的高低壓接頭相連接；齒輪傳動機構直接安裝在支架的固定端，並通過拉杆與支架的活動端相連接；度盤則直接固定在齒輪傳動機構上。
儀表的工作原理：jiyuganyayuanjiancaiyongliangzhijuyouxiangtonggangdudebowenguan，yincizaitongyibeicejiezhixiaposhiqichanshengxiangtongdejizhonglifenbiezuoyongyuhuodongzhijiashang，youyudanhuangpianliangcezaidenglijuzuoyongxiabuchanshengraodu，guzhijiahaichuyuyuanshiweizhi，zheyangchilunchuandongjigouyebudongzuo，shizhizhenrengzhizailingwei。
當施加不同壓力（一般高壓端高於低壓端）時shi，兩liang波bo紋wen管guan作zuo用yong在zai活huo動dong支zhi架jia上shang的de力li則ze不bu相xiang等deng，使shi分fen別bie產chan生sheng相xiang應ying的de位wei移yi，並bing帶dai動dong齒chi輪lun傳chuan動dong機ji構gou傳chuan動dong並bing予yu放fang大da，由you指zhi針zhen偏pian轉zhuan後hou指zhi示shi出chu兩liang者zhe之zhi間jian的de差cha壓ya值zhi。
■ 主要技術指標：
1.差壓的測量範圍、公稱工作壓力、精度等級及接頭螺紋尺寸：
差壓的測量範圍 |
公稱工作壓力 |
精度等級 |
頭螺紋尺寸 |
0~400pa; 0~600pa;
0~1; 0~1.6; 0~2.5;
0~4; 0~6;0~10; 0~16;
0~25; 0~40; 0~60; 0~100 |
KPa |
60; 100; 160
250; 400; 600 |
KPa |
2.5 |
M20x1.5
NPT 1/2 |
0~0.16; 0~0.25; 0~0.4
0~0.6; 0~1;0~1.6; 0~2.5 |
MPa |
1; 1.6; 2.5
4; 6; 10; 16 |
MPa |
2.導壓係統及外殼等材質：
零件名稱 |
材質牌號(代號) |
接頭、導管 |
0Cr17Ni12Mo2(316) |
波紋管 |
00Cr17Ni14Mo2(316L) |
表殼、表蓋、表環 |
0Cr18Ni9(304) |
3.使用環境溫度：-40～70℃
4.重量：約1.5kg
5.儀表外殼防護等級：IP54
6.儀表技術性能符合企業標準Q/YXBM831-1997《不鏽鋼差壓表》
7.抗工作環境振動：V.H.3級
|
