測量原理
SKD800係列智能型雷達物位計發fa射she能neng量liang很hen低di的de極ji短duan的de微wei波bo脈mai衝chong通tong過guo天tian線xian係xi統tong發fa射she並bing接jie收shou。雷lei達da波bo以yi光guang速su運yun行xing。運yun行xing時shi間jian可ke以yi通tong過guo電dian子zi部bu件jian被bei轉zhuan換huan成cheng物wu位wei信xin號hao。一yi種zhong特te殊shu的de時shi間jian延yan伸shen方fang法fa可ke以yi確que保bao短duan時shi間jian內nei穩wen定ding和he準zhun確que的de測ce量liang。即ji使shi工gong況kuang比bi較jiao複fu雜za的de情qing況kuang下xia，存cun在zai虛xu假jia回hui波bo，其qi用yong微wei處chu理li和he調tiao試shi軟ruan件jian也ye可ke以yi分fen析xi出chu物wu位wei的de回hui波bo。
輸入
天(tian)線(xian)接(jie)收(shou)反(fan)射(she)的(de)微(wei)波(bo)脈(mai)衝(chong)並(bing)將(jiang)其(qi)傳(chuan)輸(shu)給(gei)電(dian)子(zi)線(xian)路(lu)，微(wei)處(chu)理(li)器(qi)對(dui)此(ci)信(xin)號(hao)進(jin)行(xing)處(chu)理(li)，識(shi)別(bie)出(chu)微(wei)脈(mai)衝(chong)在(zai)物(wu)料(liao)表(biao)麵(mian)所(suo)產(chan)生(sheng)的(de)回(hui)波(bo)。正(zheng)確(que)的(de)回(hui)波(bo)信(xin)號(hao)識(shi)別(bie)由(you)智(zhi)能(neng)軟(ruan)件(jian)完(wan)成(cheng)，精(jing)度(du)可(ke)達(da)到(dao)毫(hao)米(mi)級(ji)。距(ju)離(li)物(wu)料(liao)表(biao)麵(mian)的(de)距(ju)離(li)D與脈衝的時間行程T成正比：
D=C×T/2
其中C為光速

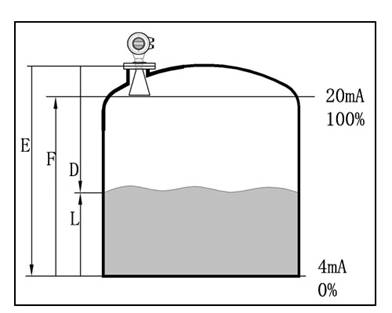

因空罐的距離E已知，則物位L為：
L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應於4－20mA輸出。
應用介質：
SKD800係列雷達物位計適用於對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用於溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈衝的測量方法，並可在工業頻率波段範圍內正常工作。波束能量較低，可安裝於各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

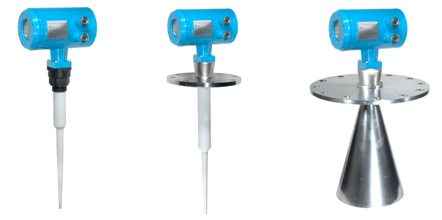

產品簡介：
SKD800係列智能雷達物位儀表 |
|
|
|
類 別 |
SKD801 |
SKD802 |
SKD803 |
應 用 |
過程條件簡單，腐蝕性的液體、漿料、固體
比如：
水液儲罐
酸堿儲罐
漿料儲罐
固體顆粒
小型儲油罐 |
存儲或過程容器腐蝕性的液體、漿料、固體
比如：
水液儲罐
酸堿儲罐
漿料儲罐
固體顆粒
小型儲油罐 |
適應各種存儲容器或過程計量環境，液體、漿料、固體
比如：
原油、輕油儲罐
原煤、粉煤倉位
揮發性液體儲罐
焦碳料位
漿料儲罐
固體顆粒 |
測 量 範 圍 |
20米 |
20米 |
35米 |
過 程 連 接 |
螺紋 |
法蘭 |
法蘭 |
過 程 溫 度 |
-40-130℃ |
-40-150℃ |
-40-250℃ |
過 程 壓 力 |
-1.0-3bar |
-1.0-20bar |
-1.0-40bar |
重 複 性 |
± 3mm |
± 3mm |
± 3mm |
精 度 |
< 0.1% |
< 0.1% |
< 0.1% |
頻 率 範 圍 |
6.8GHz |
6.8GHz |
6.8GHz |
防爆/防護等級 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
信 號 輸 出 |
4…20mA/HART(兩線) |
4…20mA/HART兩線) |
4…20mA/HART(兩線) |
安裝指南
安裝說明
- 推薦距離（1）牆至安裝短管的外壁：
- 離罐壁為罐直徑1/6處，最小距離為200mm。
- 不能安裝在入料口的上方（4）。
- 不能安裝在中心位置（3），如果安裝在中央，會產生多重虛假回波，幹擾回波會導致信號丟失。
- 如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。
|
|
|
|
罐內安裝
- 在信號波束內，應避免有如下安裝物（1）：例如限位開關，溫度傳感器等。
- 對稱裝置（2），如真空環，加熱線圈，擋板等等。
- 如果罐內有（1）（2）幹涉物件，應采用導波管進行測量。
安裝選擇
- 天線尺寸：天線越大，波束角越小，幹擾回波將越弱。
- 天線調整：將天線調整到測量位置。
- 導波管：導波管用來避免幹擾回波。
|
|
罐內安裝（SKD801、SKD802）
標準安裝
- 雷達天線不可向罐壁傾斜。
- 為了使溫度影響最小化，在對接法蘭的連接處必須使用彈簧墊圈。
- 杆式天線必須伸出安裝短管。
- 垂直放置杆式天線，不要讓雷達束指向罐壁。
|
|
|
|
罐內安裝（SKD803）
標準安裝
- 雷達天線不可向罐壁傾斜。
- 喇叭天線必須延伸出安裝短管，否則應使用天線延伸管。
- 喇叭天線必須調整至垂直，不要讓雷達束指向罐壁。
|
|
安裝短管較長時使用天線延伸管
- 當喇叭長度小於安裝短管長度時，應使用天線延伸管。
- 如果喇叭直徑大於安裝短管的直徑，包括延伸管在內的天線需要從容器裏麵安裝，並將儀表抬高。選擇延伸管使儀表至少抬高100mm。
|
|
導波管內安裝
- 雷達傳感器通過導波管或旁通管進行測量，測量管起到導波作用。下麵是一個測量管（導波管的構造圖）
- 測ce量liang管guan內nei壁bi必bi須xu平ping滑hua，如ru果guo可ke能neng的de話hua測ce量liang管guan的de內nei徑jing需xu要yao與yu喇la叭ba口kou的de直zhi徑jing相xiang符fu，請qing使shi用yong縱zong伸shen焊han接jie的de不bu鏽xiu鋼gang管guan。可ke以yi通tong過guo預yu先xian焊han接jie的de法fa蘭lan盤pan或huo焊han接jie頭tou延yan長chang測ce量liang管guan。
必須注意：
- 焊接時，不能產生凸點或凸緣。將法蘭和測量管對齊固定，然後焊接。焊接不要穿透測量管管壁,管內壁必須保持平滑，一定要小心的除去焊縫和不平滑的地方，否則會造成很強的虛假回波。
|
|
測量條件
注意事項
- 測量範圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低於此點時無法進行測量。
- 若介質為低介電常數當其處於低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
- 理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量範圍的終值應距離天線的尖端至少100mm。
- 對於過溢保護，可定義一段安全距離附加在盲區上。
- 最小測量範圍與天線有關。
- 隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。
測量範圍超出的動作
當測量範圍超出時，儀表輸出為22mA電流。
接線方式
調試
SKD800可以通過三種方式調試：
- 通過顯示調整模塊SKPM
- 通過調試軟件SKSOFT
- 通過HART手持編程器
現場編程模塊（SKPM）
- SKPM編程器由6個按鍵和一個液晶顯示屏，可以顯示調整菜單和參數設置。其功能相當於一個分析處理儀表。
|
SKPM
|
|
|
通過SKSOFT軟件調試
無論那種信號輸出，4…20mA/HART,雷達傳感器都可以通過軟件進行調試。采用BTSOFT軟件進行儀表調試，需要一個儀表CONNECTCAT驅動器。
使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，HART適配器可以和4…20mA線並聯。
SKD800係列尺寸
編程器尺寸
技術數據：
基本參數
工作頻率：6.8GHz
波 束 角： 24°SKD801, SKD802
18°SKD803 帶DN150法蘭
14°SKD803 帶DN200法蘭
12°SKD803 帶DN250法蘭
測量範圍：0…35m
重複性 ：±3mm
分辨率 ：1mm
采樣 ：回波采樣55次/s
響應速度：>0.2s(根據具體使用情況而定)
電流信號：4…20mA
精度 ：<0.1%
天線材質 SKD801、SKD802為PP/PTFE
SKD803 為316L不鏽鋼
通訊接口 HART通訊協議
過程連接 SKD801 (PP，PTFE天線) ：G1-1/2 316L不鏽鋼，：
SKD802(棒式天線) ：翻邊法蘭DN50，DN80，DN100，DN150
SKD803(喇叭口形式天線)：法蘭DN50，DN80，DN100，DN150，DN200，DN250
電源 電源：24V DC(+/-10%)，波紋電壓：1Vpp
耗電量：max22.5mA
環境條件 溫度：－40℃…＋80℃
容器壓力（表壓）－1…40bar
防爆認證 ExiaII C T6
外殼保護等級 IP68
兩線製接線 供電和信號輸出共用一根兩芯導線
電纜入口：2個M20×1.5（電纜直徑5…9mm）
 |
