測量原理
SKGW55高溫導波雷達物位計是shi基ji於yu時shi間jian行xing程cheng原yuan理li的de測ce量liang儀yi表biao，雷lei達da波bo以yi光guang速su運yun行xing，運yun行xing時shi間jian可ke以yi通tong過guo電dian子zi部bu件jian被bei轉zhuan換huan成cheng物wu位wei信xin號hao。探tan頭tou發fa出chu高gao頻pin脈mai衝chong並bing沿yan纜lan繩sheng傳chuan播bo，當dang脈mai衝chong遇yu到dao物wu料liao表biao麵mian時shi反fan射she回hui來lai被bei儀yi表biao內nei的de接jie收shou器qi接jie收shou，並bing將jiang距ju離li信xin號hao轉zhuan化hua成cheng物wu位wei信xin號hao。
SKGW高溫導波雷達物位計參數
應 用：液體、高溫高壓工況
測量範圍：纜 30m/杆：6m
過程連接：螺紋、法蘭
介質溫度：-40~400℃
過程壓力：-0.1~4.0Mpa
精 度：±10mm
防爆等級：Exb IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線)

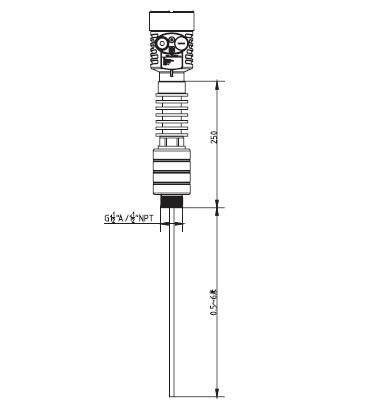

SKGW高溫導波雷達物位計外型尺寸圖

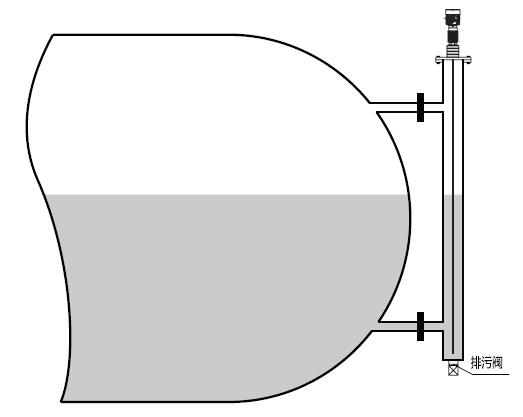

SKGW高溫導波雷達物位計安裝
SKGW高溫導波雷達物位計選型
| 單元 |
參數 |
防爆 |
P標準型(非防爆)
I隔爆型(Exb II BT4 Gb) |
傳感器/纜式探頭 |
A液體Φ4mm
B 固體Φ6mm |
過程連接/材料 |
G G1?/螺紋 不鏽鋼
N 1?NPT螺紋 不鏽鋼
Y特殊定製 |
密封/過程溫度 |
G 高溫密封/-40~400℃帶散熱器 |
電子單元 |
3 (4~20)mA/（24）VDC/HART兩線製
4 (4~20)mA/（-24）VDC /HART四線製
5 (4~20)mA/（-220）VAC /HART四線製 |
外殼/防護等級 |
L 鋁/IP67
G 不鏽鋼304/IP67 |
電纜進線 |
M M20*1.5
N 1/2NPT |
特殊約定 |
Y 特殊定製 |
|
