一、概述
UQK-01/02/03型浮球液位控製器適(shi)用(yong)於(yu)工(gong)業(ye)生(sheng)產(chan)過(guo)程(cheng)中(zhong)敞(chang)開(kai)或(huo)承(cheng)壓(ya)容(rong)器(qi)內(nei)液(ye)位(wei)的(de)控(kong)製(zhi)。當(dang)液(ye)位(wei)到(dao)達(da)高(gao)低(di)極(ji)限(xian)時(shi)，繼(ji)電(dian)器(qi)觸(chu)點(dian)可(ke)作(zuo)為(wei)信(xin)號(hao)報(bao)警(jing)裝(zhuang)置(zhi)或(huo)電(dian)動(dong)泵(beng)等(deng)線(xian)路(lu)中(zhong)的(de)開(kai)關(guan)。
二、結構原理

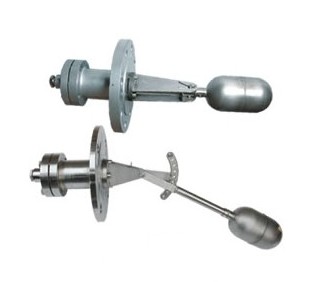

UQK-01/02/03型浮球液位控製器由浮球組件、微(wei)動(dong)開(kai)關(guan)組(zu)件(jian)和(he)外(wai)殼(ke)組(zu)成(cheng)。一(yi)對(dui)極(ji)性(xing)相(xiang)斥(chi)的(de)磁(ci)鋼(gang)分(fen)別(bie)安(an)裝(zhuang)在(zai)浮(fu)球(qiu)端(duan)部(bu)和(he)微(wei)動(dong)開(kai)關(guan)組(zu)件(jian)上(shang)，當(dang)浮(fu)球(qiu)在(zai)動(dong)作(zuo)界(jie)限(xian)內(nei)隨(sui)液(ye)位(wei)變(bian)化(hua)而(er)上(shang)下(xia)升(sheng)降(jiang)時(shi)，其(qi)端(duan)部(bu)的(de)磁(ci)鋼(gang)也(ye)隨(sui)之(zhi)上(shang)下(xia)擺(bai)動(dong)，通(tong)過(guo)非(fei)導(dao)磁(ci)的(de)外(wai)殼(ke)推(tui)動(dong)微(wei)動(dong)開(kai)關(guan)組(zu)件(jian)上(shang)的(de)磁(ci)鋼(gang)運(yun)動(dong)，從(cong)而(er)使(shi)輸(shu)出(chu)觸(chu)點(dian)相(xiang)應(ying)接(jie)通(tong)或(huo)斷(duan)開(kai)，而(er)在(zai)升(sheng)降(jiang)過(guo)程(cheng)中(zhong)無(wu)任(ren)何(he)信(xin)號(hao)產(chan)生(sheng)。
三、主要技術性能
1、測量範圍
| 型號 |
動作界限（mm） |
整定方式 |
安裝方式 |
UQK-01 |
10 |
不可調 |
水平 |
UQK-02 |
25~550 |
有極調整 |
水平 |
UQK-03 |
8~1000 |
無極調整 |
垂直 |
2、工作條件
工作壓力：＜1MPa
工作溫度：＜150℃
電源及觸點容量： 交流 220V 200VA
直流 110V 150W
防護等級：IP65
隔爆等級：ExdiiBT1~3
重量： 4~6Kg
四、安裝與使用
- UQK-01/02/03型浮球液位控製器采用非標凸麵法蘭與被控容器相連接，用戶在安裝時應配置相應的下凸麵法蘭。
- UQK-01/02型浮球液位控製器為水平方向安裝，UQK-03型浮球液位控製器為垂直方向安裝。
- UQK-02型浮球液位控製器的動作範圍的整定屬有極調整，最大動作範圍為550mm.
- UQK-03型浮球液位控製器在安裝時，因其浮球直徑大於法蘭孔直徑，故容器蓋應為可拆裝。UQK-03型浮球液位控製器的動作範圍的整定為無極調整，最大動作範圍為1000mm
- UQK-01/02/03型浮球液位控製器的控製器為非防水型結構，不宜在露天、室外場合使用。
- 浮球液位控製器在安裝時應使金屬外殼可靠接地（一般可連接在法蘭上），以確保用電安全。
- 被控介質不應含有導磁雜質，並且液麵的波動頻率不能太大。不適用於對黃銅、不鏽鋼等材料有較強腐蝕作用的介質。
- 使用中的儀器應定期進行檢查。
- 浮球液位控製器的浮球材質為不鏽鋼，其餘為鋁材。
|
