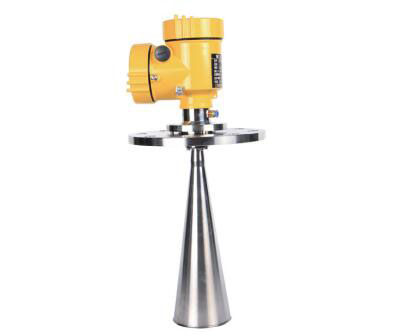

                   SKD59萬向喇叭雷達物位計

簡介:
　　SKD59萬向喇叭雷達物位計測量最大距離可達80米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用於如：反應釜或固體料倉非常複雜的測量條件。
原理
　　萬(wan)向(xiang)喇(la)叭(ba)雷(lei)達(da)物(wu)位(wei)計(ji)天(tian)線(xian)發(fa)射(she)較(jiao)窄(zhai)的(de)微(wei)波(bo)脈(mai)衝(chong)，經(jing)天(tian)線(xian)向(xiang)下(xia)傳(chuan)輸(shu)
，微(wei)波(bo)接(jie)觸(chu)到(dao)被(bei)測(ce)介(jie)質(zhi)表(biao)麵(mian)後(hou)被(bei)反(fan)射(she)回(hui)來(lai)
，再(zai)次(ci)被(bei)天(tian)線(xian)係(xi)統(tong)接(jie)收(shou)並(bing)將(jiang)其(qi)傳(chuan)輸(shu)給(gei)電(dian)子(zi)線(xian)路(lu)部(bu)分(fen)自(zi)動(dong)轉(zhuan)換(huan)成(cheng)物(wu)位(wei)信(xin)號(hao)。（因為微波傳播速度極快，電磁波到達目標並經反射返回接收器這一來回所用的時間幾乎是瞬間的）
SKD59萬向喇叭雷達物位計參數
應??用：固體料
、強粉塵、易結晶
、結露場合
測量範圍：80米
過程連接：螺紋、法蘭
介質溫度：-40~250℃ -60~400℃
過程壓力：常壓
精??度：±15mm
頻率範圍：26GHz
防爆等級：Exb IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線)RS485/Modbus

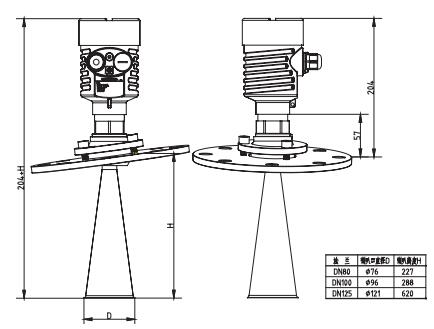

SKD59萬向喇叭雷達物位計外型尺寸圖

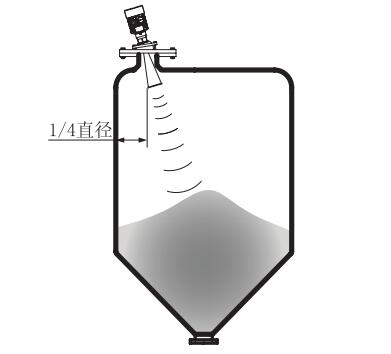

SKD59萬向喇叭雷達物位計安裝

SKD59萬向喇叭雷達物位計選型
