您現在的位置 > 首頁 > 產品中心 |

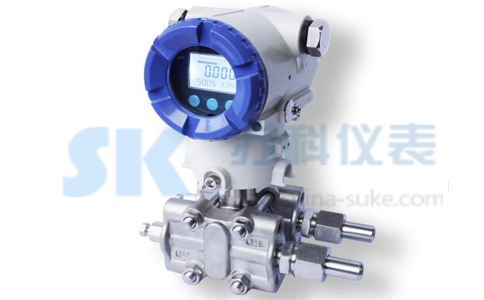

SK3351J係列單晶矽差壓變送器
|
隨著微電子機械加工係統的日趨成熟而為傳感器行業帶來一場新的更新，對於壓力、差壓、液(ye)位(wei)傳(chuan)感(gan)器(qi)而(er)言(yan)，其(qi)封(feng)裝(zhuang)的(de)傳(chuan)感(gan)器(qi)芯(xin)片(pian)本(ben)質(zhi)將(jiang)決(jue)定(ding)最(zui)終(zhong)產(chan)品(pin)的(de)性(xing)能(neng)與(yu)等(deng)級(ji)。以(yi)目(mu)前(qian)國(guo)際(ji)市(shi)場(chang)上(shang)廣(guang)泛(fan)采(cai)用(yong)的(de)矽(gui)芯(xin)片(pian)技(ji)術(shu)而(er)言(yan)，矽(gui)壓(ya)阻(zu)技(ji)術(shu)加(jia)工(gong)工(gong)藝(yi)成(cheng)熟(shu)，但(dan)其(qi)信(xin)噪(zao)比(bi)特(te)性(xing)與(yu)溫(wen)度(du)特(te)性(xing)有(you)待(dai)提(ti)高(gao)；矽諧振技術加工工藝複雜過壓特性不好；本公司3351J係列單晶矽差壓變送器芯片采用純度佳單晶矽材質，其材質特性優於市場上通用的複合矽、擴散矽材料，芯片采用單晶矽雙梁懸浮式技術，結合了矽壓阻與矽諧振技術雙方特點，並從設計與工藝上做出了優化，實現精度、穩定性、低溫度影響、過壓等優異性能，適用於工業過程控製、自動化製造、航天航空、汽車與船舶、醫療衛生等多個領域。
一、單晶矽差壓變送器性能特點：
1、單晶矽材質，有效提高產品壽命及長期穩定性
2、雙惠斯通電橋設計，“雙梁”電阻溫度特性互補，提高芯片抗幹擾能力
3、LCD帶背光顯示數字表頭可以顯示壓力、百分比和電流及0~100%模擬指示
4、通過按鍵組合操作能實現調零和調滿功能，以及數據恢複功能，方便了現場調試
5、信號轉換、信號采集與處理及電流輸出控製采用了一體化專用集成電路（ASICS）使智能變送器具有穩定、可靠、抗震等特點，並具有良好的互換性
二、單晶矽差壓變送器技術參數：
產品型號：SK3351JDP-單晶矽差壓變送器SK3351JDR-單晶矽微差壓變送器
測量原理：單晶矽懸浮式
適用場合：水壓、油壓、氣壓、負壓
測量範圍：-400~400kPa量程可選
測量精度：±0.1%；±0.075%
電源：DC10.5~45V
輸出：DC4~20mA+HART
三、單晶矽差壓變送器產品選型：
| SK3351JDR |
微差壓變送器 |
SK3351JDP |
差壓變送器 |
量程範圍 |
代碼 |
量程單位 |
KPa |
InH2O |
mBar |
mmH2O |
|
（根據以下表格中選取代碼） |
輸出信號 |
S |
4~20Ma+HART協議 |
T |
特殊要求 |
精度等級 |
I75 |
0.075%± |
I1 |
0.1%± |
I2 |
0.2%± |
顯示方式 |
M3 |
液晶顯示 |
連接型式及尺寸 |
C0 |
1/2-14NPT椎管內螺紋接頭 |
| C1 |
1/2-14NPT引壓接頭後部焊接引壓管Ф14 |
C2 |
丁字形螺紋接頭M20×1.5，帶Ф14焊接引壓管（GP型） |
SF |
配三閥組 |
Y |
用戶約定 |
安裝支架型式（GP型） |
B1 |
管裝彎支架 |
B2 |
板裝彎支架 |
B3 |
管裝平支架 |
隔爆等級 |
B |
ExdiiCT6 |
四、工作壓力：
| 型? 號 |
膜盒 |
工作壓力 |
DR微差壓變送器 |
DR1（1KPa） |
1.5MPa |
DR2（6KPa） |
2MPa |
DP中靜壓差壓變送器 |
M1~M6 |
25MPa |
DX大量程差壓變送器 |
L1（2MPa） |
25MPa |
L2（4MPa） |
20MPa |
L3（10MPa） |
20MPa |
HP高靜壓差壓變送器 |
HP1~HP6 |
40MPa |
DPS低靜壓差壓變送器 |
S1（10KPa） |
2MPa |
|
S2（20KPa） |
3.5MPa |
|
S3（40KPa） |
3.5MPa |
|
S4（100KPa） |
7MPa |
|
S5（200KPa） |
7MPa |
|
S6（500KPa） |
7MPa |
五、壓力量程選擇：
5-1DPS低靜壓差壓變送器：
| 量程/範圍 |
KPa |
inH2O |
mBar |
mmH2O |
S1 |
量程 |
0.5~10 |
2~40 |
5~100 |
50~1000 |
範圍 |
-10~10 |
-40~40 |
-100~100 |
-1000~1000 |
S2 |
量程 |
1~20 |
4~80 |
10~200 |
100~2000 |
範圍 |
-20~20 |
-80~80 |
-200~200 |
-2000~2000 |
S3 |
量程 |
1~40 |
4~160 |
10~400 |
100~4000 |
範圍 |
-40~40 |
-160~160 |
-400~400 |
-4000~4000 |
S4 |
量程 |
1~100 |
4~400 |
10~1000 |
100~10000 |
範圍 |
-100~100 |
-400~400 |
-1000~1000 |
-10000~10000 |
S5 |
量程 |
2~200 |
8~800 |
20~2000 |
200~20000 |
範圍 |
-200~200 |
-800~800 |
-2000~2000 |
-20000~20000 |
S6 |
量程 |
5~500 |
20~2000 |
50~5000 |
500~50000 |
範圍 |
-500~500 |
-2000~2000 |
-5000~5000 |
-50000~50000 |
5-2DX大量程差壓變送器：
| 量程/範圍 |
MPa |
inH2O |
mBar |
mmH2O |
L1 |
量程 |
0.02~2 |
0.08×1000~8×1000 |
0.2×1000~20×1000 |
2×1000~200×1000 |
範圍 |
-2~2 |
-8×1000~8×1000 |
-20×1000~20×1000 |
-200×1000~200×1000 |
L2 |
量程 |
1~20 |
0.16×1000~16×1000 |
0.4×1000~40×1000 |
4×1000~400×1000 |
範圍 |
-20~20 |
-16×1000~16×1000 |
-40×1000~40×1000 |
-400×1000~400×1000 |
L3 |
量程 |
1~40 |
0.4×1000~40×1000 |
1×1000~100×1000 |
10×1000~1000×1000 |
範圍 |
-40~40 |
-40×1000~40×1000 |
-100×1000~100×1000 |
-1000×1000~1000×1000 |
5-3HP高靜壓差壓變送器：
| 量程/範圍 |
KPa |
inH2O |
mBar |
mmH2O |
HP1 |
量程 |
0.5~10 |
2~40 |
5~100 |
50~1000 |
範圍 |
-10~10 |
-40~40 |
-100~100 |
-1000~1000 |
HP2 |
量程 |
1~20 |
4~80 |
10~200 |
100~2000 |
範圍 |
-20~20 |
-80~80 |
-200~200 |
-2000~2000 |
HP3 |
量程 |
1~40 |
4~160 |
10~400 |
100~4000 |
範圍 |
-40~40 |
-160~160 |
-400~400 |
-4000~4000 |
HP4 |
量程 |
1~100 |
4~400 |
10~1000 |
100~10000 |
範圍 |
-100~100 |
-400~400 |
-1000~1000 |
-10000~10000 |
HP5 |
量程 |
2~200 |
8~800 |
20~2000 |
200~20000 |
範圍 |
-200~200 |
-800~800 |
-2000~2000 |
-20000~20000 |
HP6 |
量程 |
5~500 |
20~2000 |
50~5000 |
500~50000 |
範圍 |
-500~500 |
-2000~2000 |
-5000~5000 |
-50000~50000 |
|
|
