測量原理
　　SKGW51杆式導波雷達物位計是(shi)基(ji)於(yu)時(shi)間(jian)行(xing)程(cheng)原(yuan)理(li)的(de)測(ce)量(liang)儀(yi)表(biao)，雷(lei)達(da)波(bo)以(yi)光(guang)速(su)運(yun)行(xing)，運(yun)行(xing)時(shi)間(jian)可(ke)以(yi)通(tong)過(guo)電(dian)子(zi)部(bu)件(jian)被(bei)轉(zhuan)換(huan)成(cheng)物(wu)位(wei)信(xin)號(hao)。探(tan)頭(tou)發(fa)出(chu)高(gao)頻(pin)脈(mai)衝(chong)並(bing)沿(yan)纜(lan)繩(sheng)傳(chuan)播(bo)
，當(dang)脈(mai)衝(chong)遇(yu)到(dao)物(wu)料(liao)表(biao)麵(mian)時(shi)反(fan)射(she)回(hui)來(lai)被(bei)儀(yi)表(biao)內(nei)的(de)接(jie)收(shou)器(qi)接(jie)收(shou)，並(bing)將(jiang)距(ju)離(li)信(xin)號(hao)轉(zhuan)化(hua)成(cheng)物(wu)位(wei)信(xin)號(hao)。

輸入
　　反(fan)射(she)的(de)脈(mai)衝(chong)信(xin)號(hao)沿(yan)纜(lan)繩(sheng)傳(chuan)導(dao)至(zhi)儀(yi)表(biao)電(dian)子(zi)線(xian)路(lu)部(bu)分(fen)，微(wei)處(chu)理(li)器(qi)對(dui)此(ci)信(xin)號(hao)進(jin)行(xing)處(chu)理(li)
，識(shi)別(bie)出(chu)微(wei)波(bo)脈(mai)衝(chong)在(zai)物(wu)料(liao)表(biao)麵(mian)所(suo)產(chan)生(sheng)的(de)回(hui)波(bo)。正(zheng)確(que)的(de)回(hui)波(bo)信(xin)號(hao)識(shi)別(bie)由(you)智(zhi)能(neng)軟(ruan)件(jian)完(wan)成(cheng)

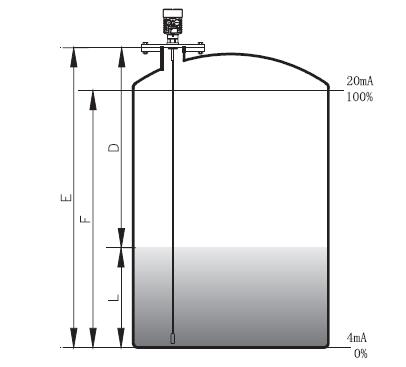

，距(ju)離(li)物(wu)料(liao)表(biao)麵(mian)的(de)距(ju)離(li)D與脈衝的時間行程T成正比：D=C×T/2其中C為光速
因空罐的距離E已知，則物位L為：L=E-D
輸出
　　通過輸入空罐高度E（=零點），滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應於4~20mA輸出。

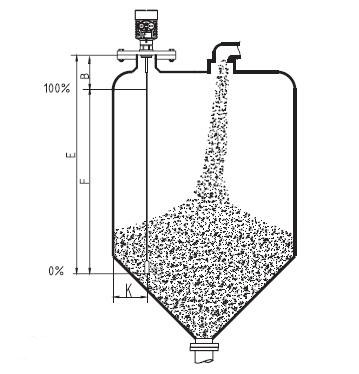

測量範圍：
F-----測量範圍
E-----空罐距離
B-----頂部盲區
K-----探頭到罐壁的距離
頂部盲區是指物料高料麵與測量參考點之間的小距離。
底部盲區是指纜繩底部附近無法精確測量的一段距離。
頂部盲區和底部盲區之間是有效測量距離。

注意
隻有物料處於頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。

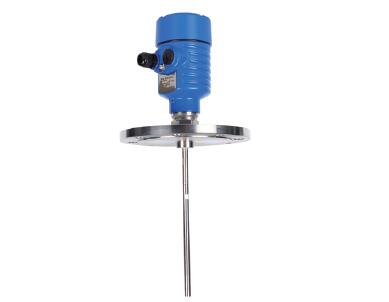

SKGW51杆式導波雷達物位計參數
應　　用：液體
、固體
測量範圍：杆6m
過程連接：螺紋、法蘭
介質溫度：-40~150℃
過程壓力：-0.1~4.0Mpa
精　　度：±10mm
防爆等級：Exb IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線)

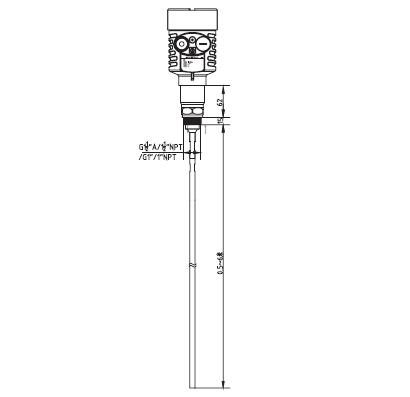

SKGW51杆式導波雷達物位計外型尺寸圖

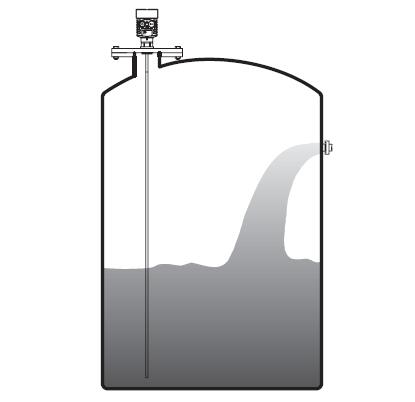

SKGW51杆式導波雷達物位計安裝圖

SKGW51杆式導波雷達物位計選型
