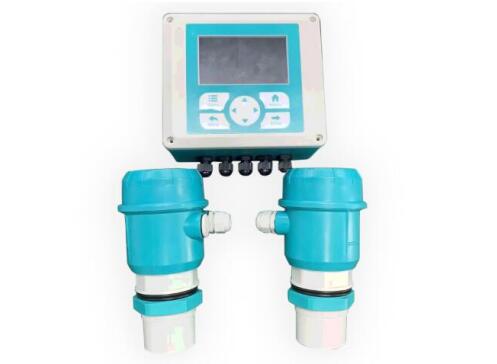

SKYWC係列超聲波液位差計

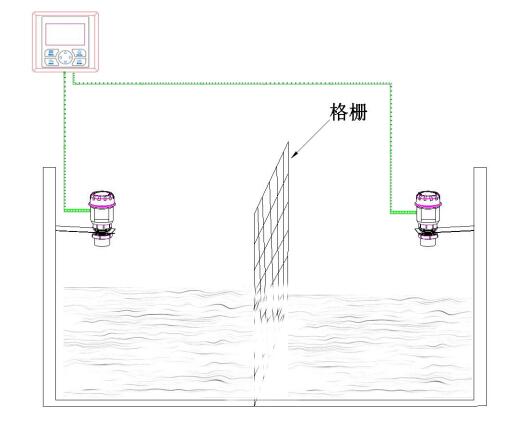

SKYWC係列超聲波液位差計可廣泛用於各類水質液位的計量或監測，結果不受水質的影響。超聲波液位差計還內置了多種不同算法，可實現液位、液位差、物位、流量等數據的監控，選配多種輸出接口，易於同其它儀表、PLC、DCS等係統連接，以實現工業的遠程監測、控製。 二 結構特征和工作原理 2.1結構特征 整套測量係統主要由顯示儀表（控製器）和超聲波液位計（傳感器1、2）兩部分組成，傳感器不接觸被測水溶液，儀表顯示液位、液位差及工作狀態。 如下：  2.2工作原理 超(chao)聲(sheng)波(bo)液(ye)位(wei)差(cha)計(ji)測(ce)量(liang)是(shi)由(you)安(an)裝(zhuang)在(zai)水(shui)麵(mian)的(de)超(chao)聲(sheng)波(bo)傳(chuan)感(gan)器(qi)，向(xiang)水(shui)流(liu)表(biao)麵(mian)發(fa)射(she)一(yi)束(shu)超(chao)聲(sheng)波(bo)脈(mai)衝(chong)，此(ci)脈(mai)衝(chong)信(xin)號(hao)遇(yu)到(dao)水(shui)麵(mian)後(hou)反(fan)射(she)回(hui)來(lai)，能(neng)再(zai)被(bei)傳(chuan)感(gan)器(qi)接(jie)收(shou)到(dao)；從超聲波發射到重新被接收，其時間與傳感器到被測物體表麵的距離成正比；儀表檢測出該時間，並根據當前溫度（傳感器測量）空氣的聲速，計算出被測物體表麵至傳感器的距離（即空間距離），再進一步換算出液位值。液位表麵的水下距離W與聲波的行程時間T成正比：W=V×T/2（其中V為聲波水中速度）。用戶自設定探頭到槽底的高度H，儀表自動將脈衝行程時間T換算成相應的空間距離值W，再計算出H減W的差值即為測量的值L。 2.3產品應用 廣泛應用水庫、河流、水利工程、城市供水、汙水處理、農田灌溉、水政水資源等液位的測量。 不適用工況：由於以下物質的揮發氣體或揚塵的吸聲能力特強,所以一般情況下不可以應用。比如:發煙硫酸、硝酸、儲存罐中的水泥粉、石灰粉、液體表麵有大量的泡沫存在等,又比如:到達換能器的溫度50℃以上或儲存罐壓力≥0.3Mpa時不可以應用（如果應用在帶溫帶壓的儲存罐,訂貨時必須說明) 三 技術參數 ①量程：1、2、3、5、8、10、12、15、20、25、30、35、40m（訂貨選購） ②盲區：≤0.10（1m）、0.15m（2m）、0.3m（3m）、0.4m(5m)、0.5m（5-10m）、0.8m（10-15m）、1m（20m）、1.2m（25m）、1.5m（30m）、2m（30-40m） ③誤差：±1mm(1m)、±1.5mm(2m)、±0.25%FS(3-40m) ④顯示方式：LCD ⑤測量單位：m ⑥重 複 性：±0.5% ⑦功 ? 率：≤3W ⑧環境溫度：-20~50℃；相對濕度：不大於90% ⑨輸出：4~20mA、開關量、RS485、打印、GPRS等（注：訂貨選購） ⑩供電電源：12-24VDC或220VAC（選配） 四 功能特性 ①?全智能、多功能、測量性能高，環境適應性強； ② 多參數同時顯示，高度、輸出電流、時間、繼電器狀態； ③ 2路4-20mA變送輸出、繼電器高、低報警控製輸出； ④ RS485、RS232上傳功能，打印功能（選配）； ⑤ 多種信號選擇； ⑥ 維護簡單，三個月校正一次； ⑦ 采用多種標定方法，保證測量準確度； ⑧ 中英文菜單可選（選配）； ⑨ 自設密碼：用戶可以自設或修改密碼，以免無關人員進入造成誤操作； 超聲波液位差計產品選型
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
